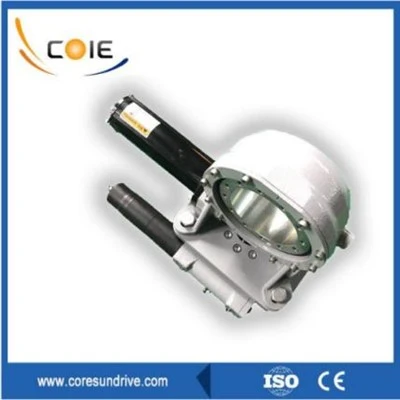

VH7 للوحات 60-96 قطعة ذات محور واحد أفقي ونظام تتبع الطاقة الشمسية
تم تسليم منتجات VH7 التي تنتجها Coresun Drive إلى العملاء الأجانب بأمر دفعة. يعتمد هذا المنتج - تروسًا دوارة عالية الدقة وهيكلًا شبكيًا لنقل الحركة الدودية، ويستخدم هيكل ختم زيت هيكلي متعدد الشفة - على أساس تصميم الختم الأصلي. في إطار فرضية ضمان نقل عزم الدوران العالي، فإنه يتميز أيضًا بخصائص إغلاق عالية الأداء - IP65-IP66. يوفر محرك الدوران Coresun Drive ضمان تنفيذ موثوقًا لمشروع تتبع الطاقة الشمسية الكهروضوئية.
|
نموذج |
VH7 |
الملكية الفكرية |
IP6 |
|
ماركة |
محرك كورسون |
يكتب |
رَأسِيّ |
|
مادة |
42CrMo، 50Mn |
عزم الدوران الناتج |
7.2 كيلو نيوتن متر |
|
إمالة عزم الدوران |
10KN.m |
عقد عزم الدوران |
45 كيلو نيوتن متر |
|
تصنيف محوري ثابت |
100 كيلو نيوتن |
تصنيف شعاعي ثابت |
65 كيلو نيوتن |
|
أنبوب مربع |
90 ملم |
محرك |
24VDC أو 220VAC، 380VAC |
|
نسبة التروس |
60:1 |
كفاءة |
40% |
وصف
تُعد محركات الدوران ذات التروس الدودية الحل الأمثل-الفعال من حيث التكلفة لأجهزة التتبع الكهروضوئية أحادية المحور. لقد تم تصميمها واختبارها ومضمونة من حيث الدقة والأداء لمدة 30 عامًا من العمر الميداني.
بالمقارنة مع أجهزة التتبع الكهروضوئية الثابتة التي يمكن أن تنتج أعلى مستويات الطاقة فقط عندما تكون الشمس في الزاوية المثلى للوحة، يمكن أن تكون أجهزة التتبع الكهروضوئية مباشرة باتجاه الشمس من شروق الشمس إلى غروبها.
خدمات مخصصة
1. تصميم خاص يعتمد على التطبيقات والمشاريع المختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات، مثل المحركات الهيدروليكية، والمحركات السائر، والمحركات الكهربائية وما إلى ذلك.
3. تتوفر ألوان مختلفة على أساس رمز RAL. اللون القياسي لدينا هو RAL 7040.
المزايا
1. الدوران ±180 درجة
2. توصيل محرك القيادة من الجانب الأيسر أو الأيمن
3. أثناء التثبيت، ليس من الضروري ضبط خلوص التروس؛ تم تعيين هذا بالفعل من قبل الشركة المصنعة قبل المصنع
4. تركيب بسيط وصيانة منخفضة
5. الاستخدام الرشيد للمساحة
6. الترس ذو قفل ذاتي-؛ لذلك ليس من الضروري الفرامل
7. طريقة سهلة وسلسة في البدء والتوقف
